برد توسعه Crowtail- Base Shield for Arduino UNO R3 امکان اتصال بین سنسورها، با کانکتور مخابراتی، به برد Arduino UNO R3 فراهم می کند. علاوه بر این خود شرکت Elecrow یک برد آردینو بنام CROWDUINO تولید کرده که با تمامی مشخصات ARDUINO UNO R3 سازگار است و امکانات اضافه ای چون Memory Card را نیز دارد که می توان در رابطه با برد Crowtail- Base Shield for Arduino UNO R3 از آن استفاده کرد و یک مجموعه استاندارد برای کار با پلاتفرم آردینو در اختیار داشت.

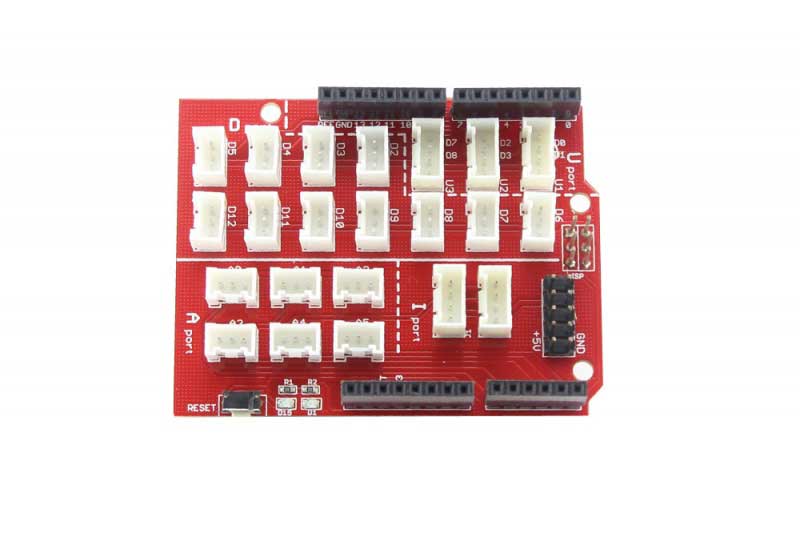

امکانات روی برد
- Arduino UNO and Duemilanove compatible
- Compatible with all Crowtail modules
- 11 Digital connectors (D2-D12)
- 6 Analog connectors (A0-A5)
- 2 I2C sockets
- NO SPI socket
- UART/D0-D1 connector
- ISP/ICSP header
- Green Power indicator LED
- Right angle reset button with red LED reset indicator
- Stacking connectors
- Simplified screen printing

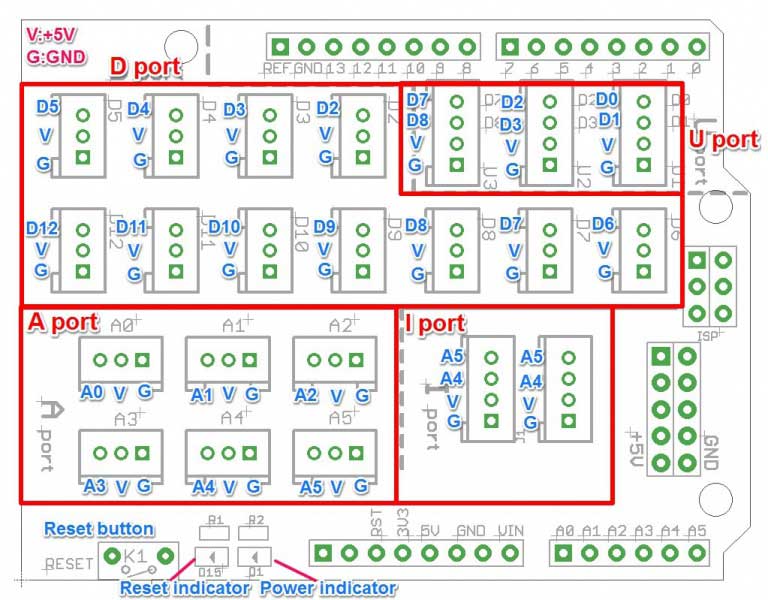

D port:Digital I/O port.
A port:Analog I/O port.
U port:UART port.
I port:IIC port.
This is a pecular interface logo of all the Crowtail products. It may you easy to differentiate which module is connect to the digital port or other port.
Resources
The Crowtail- Base Shield plugs into Arduino and is the foundation of the Crowtail system. ALL I/O ports of the Arduino are exposed and adapted into Crowtail connectors which include digital I/O,analog I/O,and specialized ports(I2C，UART).
Features
- Working voltage: 3.3~5 VDC
- RoHS Compatible
Package list
- Base Shield x1
Wiki & External links
